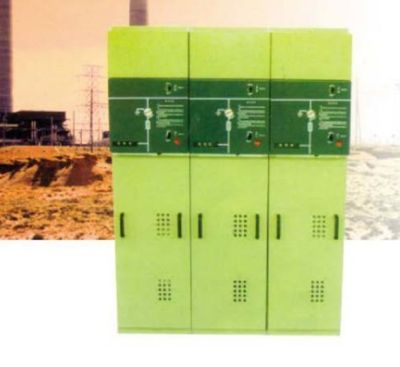

XGN15-12(F)/XGN15-12(F`R)型箱型交流金屬封閉環網開關柜
本文將會在XGN15-12(F)/XGN15-12(F`R)型箱型交流金屬封閉環網開關柜的特性、用途、規格上面做詳細的說明與介紹，楓楊集團有限公司作為是專業的鋼制橋架生產廠家，為您選購適合自己的鋼制橋架產品做一定的指導。 要問鋼制橋架哪里好，歡迎蒞臨楓楊集團有限公司參觀訪問。
六氟化硫電器在運行中，內部的SF6氣體壓力必須處于規定范圍內。產品在現場安裝交接時，內部SF6氣體必須為額定壓力值。根據GB7674的規
定，GIS中SF6氣體的含水量必須滿足表1的要求。GIS中的斷路器隔室是以有電弧分解物氣室的數值為標準，而其它隔室是以無電弧分解物氣室的數值為標
準。盡管有些隔室中的隔離開關和接地開關在分斷時也可能產生電弧，但因所產生的電弧很小，電弧的分解物也少，所以歸入無電弧分解物氣室范疇。
GIS
產品大部分隔室在廠內已經經過水分處理，其內部所充0.03～0.05MPa的SF6氣體其含水量都在合格范圍內。所以現場將主體設備組裝過程中，隨時檢
測已經組裝好的隔室所充SF6的壓力，如果壓力測量結果與出廠時的數值相接近，即可認為該隔室的密封性能基本良好。然后再測量該隔室SF6氣體的含水量，
如果測量結果在合格范圍內，就可以將該隔室的SF6氣體補充到額定壓力。
GIS產品在現場安裝中有兩種情況需要進行水分處理：一是組裝后測量其內部所充SF6氣體含水量不合格的隔室；二是對那些到現場后需要拆卸再進行組裝的
隔室，即GIS間隔尺寸比較長，不便于運輸，
出廠時需要拆開包裝的隔室，例如進出線瓷套、變壓器和電纜終端的連接筒體及封閉母線等。
既然
GIS產品在現場安裝時需要進行水分處理工作，所以就必須具備抽真空用的真空泵、真空度測量儀器、烘干分子篩用的干燥箱、高純氮氣等設備和物品。六氟化硫
電器所用抽真空是用滑閥式真空泵，其真空泵的抽氣率為20L/s就可以了，抽氣率達到30L/s及以上的真空泵，在使用時需要用水冷卻，使用起來有些不方
便。真空度測量z好是采用麥氏真空計或電子式真空計。現場用于烘干處理干燥劑的烘干箱的容積可以小一些，但z高溫度應該盡量高，能夠到＋450℃為z好。
高純度氮氣的純度應該為99.999%，這種氮氣在出廠時一般在它的氣瓶上有標簽。在GIS產品現場安裝中，經常發生將普通氮氣當作99.999%的高純
度氮氣使用，結果使水分處理工作失敗。所以當?shù)獨獠少弫硪院?，應當事先測量一下水分，當含水量的測量結果在5ppm(v/v)左右，即可認為無誤。
現
場水分處理方法與在工廠內相同，采取抽真空、充高純氮氣吸收的方法。當對某一個隔室進行水分處理前，首先將分子篩經過烘干處理，裝入氣室的規定位置上。對
于帶有電流互感器和內部空間容積較大的隔室，水分處理工作要更加認真細致。抽真空的真空度越高越好，用麥氏真空計測量時的真空度應達到20Pa以上；用電
子真空計測量的真空度應達到1Pa以上。真空狀態的保持時間也要在5h以上。并且一定要有用高純氮氣吸收的過程，即隔室在充以0.1MPa左右的高純氮氣
保持12h以上的時間。根據經驗，對于沒有電流互感器繞組和空間較小的隔室，當裝入經過烘干處理的分子篩后，抽真空時將真空度抽到高一些，立即充入SF6
氣體，24h后測量其含水量，測量結果都能滿足要求。 信息來自:輸配電設備網
GIS與其它六氟化硫電器一樣，抽真空時的正確操作方法是：首先
啟動真空泵，再開啟閥門，然后將抽氣管上的閥與氣室充氣口連接。抽真空結束時，應先將抽氣管上的閥與隔室上的閥脫離，再關閉管路上的閥門，然后拉開真空泵
電源，使真空泵停止運轉。如果操作不正確，就可能產生真空泵中的油氣擴散到管路及隔室，將造成嚴重不良后果。
《XGN15-12(F)/XGN15-12(F`R)型箱型交流金屬封閉環網開關柜》發布于2015年5月12日
