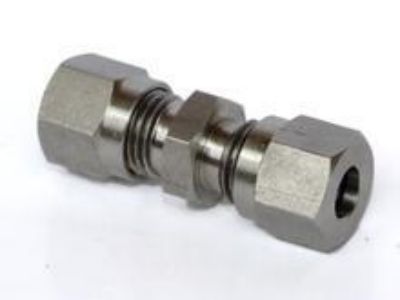

雙卡套接頭的安裝是個需要細心的過程，具體安裝過程如下：

1. 鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。

2. 然后安裝卡套接頭需要在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體，擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。達到壓力點后，再將壓緊螺母擰緊1/2圈。將預裝配接頭體拆下，檢查卡套接頭刃邊的嵌入情況，可見的突起帶必須填滿卡套端面的空間。

3. z終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。

在雙卡套接頭螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作。通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。接頭本體的尖端向內擠壓前卡套。前雙卡套接頭消除它的內徑與管子外徑間的公差。隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐。在雙卡套接頭螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。
