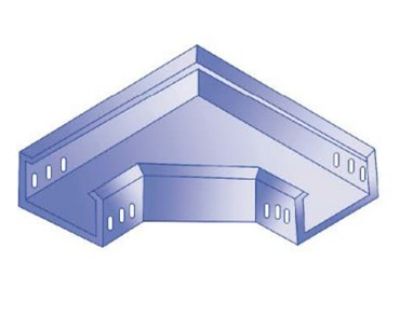

XQJ 鋼制梯式、托盤式、槽式電纜橋架
本文將會在XQJ 鋼制梯式、托盤式、槽式電纜橋架的特性、用途、規格上面做詳細的說明與介紹，楓楊集團有限公司作為是專業的鋼制橋架生產廠家，為您選購適合自己的鋼制橋架產品做一定的指導。 要問鋼制橋架哪里好，歡迎蒞臨楓楊集團有限公司參觀訪問。
橋架設計
智能建筑的弱電系統,通常有多個信息監控和通信設施諸如BA(樓宇自動化)、OA(辦公自動化)、CA(通信自動化)等相應的系統組成,
以
BA為例,除了建筑物本身的供電、供排水、空調、電梯和停車場等設施配置必要的信息監控外,還有SA(安保自動化)、FA(消防自動化)等若干個子系統,
實現系統集成或部分系統集成。根據建筑主體的功能需求來確定其等級和內容,這些系統包括不同類別的電纜和導線,其中有些是屬于有源纜線(電源電壓一般為
DC12/24/48V和AC220V),
有些則是無源電(光)纜線(如數據電纜、視頻同軸電纜等),因此,在布線方
式和路由選擇的排列進行設計時,應該加以區別,不但應該符合規范的要求,還要考慮布線的安全性、可擴性、經濟性和美觀,便于維修,電纜橋架作為承載各種電
纜敷設的載體,從屬于布線的需要,同樣應遵循上述原則加以實施。由于建筑物內多種管線平行交叉,空間有限,
特別是大型
寫字樓、金融商廈、酒店、場館等建筑,信息點密集,纜線敷設除了采用樓板溝槽和墻內埋管方式外,在豎井和屋內天棚吊頂內廣泛采用電纜橋架,提供不同走向的
布線,弱電系統的各種纜線分類布放在橋架內,其z佳路由選擇和安裝方式要根據走向的要求,并結合建筑結構和空調、電氣等管線協商的位置加以確定,無源纜線
不能與有源電纜并排鋪設,
受條件所限鋪放同一橋架內,其間必須采用金屬隔板分設,引出的纜線盡量避免平面交叉,橋架穿越樓板,墻體或伸縮縫時,應該在建筑圖上標出予留相應的空洞和
位置,避免因遺漏等到施工時臨時鉆空,可能傷及土建結構。為了防止電磁輻射的干擾(EMC)，在橋架的設計中，應考慮橋架的封閉性。
《XQJ 鋼制梯式、托盤式、槽式電纜橋架》發布于2015年5月12日
