本文將會在XQJ-TJ.DJ 鋼制大跨距電纜橋架的特性、用途、規格上面做詳細的說明與介紹，楓楊集團有限公司作為是專業的鋼制橋架生產廠家，為您選購適合自己的鋼制橋架產品做一定的指導。 要問鋼制橋架哪里好，歡迎蒞臨楓楊集團有限公司參觀訪問。

分類
1、梯級式電纜橋架
CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。
2、托盤式電纜橋架
托盤式電纜橋架是石油、化工、輕工、電訊等方面應用z廣泛的一種。它具有重量輕、載荷大、造型美
電纜橋架(20張)觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。
3、槽式電纜橋架
槽式電纜橋架是一種全封閉型電纜橋架。它z適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。
梯級式、托盤式、槽式電纜橋架各自優缺點：梯級式匯線橋架具有良好的通風性能，不防塵、不防干擾。槽式、托盤式匯線橋架具有防塵、防干擾性能。

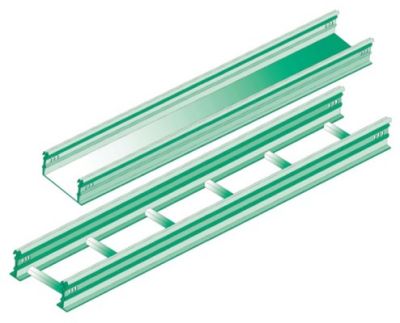

4、大跨距電纜橋架
當 前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十 年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等優越性。
5、組合式電纜橋架
組合式電纜橋架是一種新型橋架，是電纜橋架系列中的第二代產品。它適用各項工程、各種單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便、形式新穎等特點。
組 合式電纜橋架只要采用寬100、150、200mm的三種基型就可以組成您所需要尺寸的電纜橋架，它不需生產彎通、三通等配件就可以根據現場安裝任意轉 向、變寬、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程設計，又方便生產運輸、更方便安裝施工，是目前電纜橋架中z理想的產 品
玻璃鋼類
機械強度高，它既有金屬橋架的剛性又有玻璃鋼橋架的韌性，耐腐蝕性能好、抗老化性能強、造型美觀、安裝方便、使用壽命長。環氧樹脂及環氧樹脂復合型電纜橋架適合在強腐蝕環境、大跨距、重載荷條件下使用。
環氧樹脂及環氧樹脂復合型電纜橋架技術，使玻璃電纜橋架具有機構結構設計合理，具有工藝先進、造型美觀、表面平滑、薄厚一致，機械強度高，安裝方便、抗腐蝕及老化的優點。
橋架設計
智能建筑的弱電系統,通常有多個信息監控和通信設施諸如BA(樓宇自動化)、OA(辦公自動化)、CA(通信自動化)等相應的系統組成,
以 BA為例,除了建筑物本身的供電、供排水、空調、電梯和停車場等設施配置必要的信息監控外,還有SA(安保自動化)、FA(消防自動化)等若干個子系統, 實現系統集成或部分系統集成。根據建筑主體的功能需求來確定其等級和內容,這些系統包括不同類別的電纜和導線,其中有些是屬于有源纜線(電源電壓一般為 DC12/24/48V和AC220V),
有些則是無源電(光)纜線(如數據電纜、視頻同軸電纜等),因此,在布線方 式和路由選擇的排列進行設計時,應該加以區別,不但應該符合規范的要求,還要考慮布線的安全性、可擴性、經濟性和美觀,便于維修,電纜橋架作為承載各種電 纜敷設的載體,從屬于布線的需要,同樣應遵循上述原則加以實施。由于建筑物內多種管線平行交叉,空間有限,
特別是大型 寫字樓、金融商廈、酒店、場館等建筑,信息點密集,纜線敷設除了采用樓板溝槽和墻內埋管方式外,在豎井和屋內天棚吊頂內廣泛采用電纜橋架,提供不同走向的 布線,弱電系統的各種纜線分類布放在橋架內,其z佳路由選擇和安裝方式要根據走向的要求,并結合建筑結構和空調、電氣等管線協商的位置加以確定,無源纜線 不能與有源電纜并排鋪設, 受條件所限鋪放同一橋架內,其間必須采用金屬隔板分設,引出的纜線盡量避免平面交叉,橋架穿越樓板,墻體或伸縮縫時,應該在建筑圖上標出予留相應的空洞和 位置,避免因遺漏等到施工時臨時鉆空,可能傷及土建結構。為了防止電磁輻射的干擾(EMC)，在橋架的設計中，應考慮橋架的封閉性。
